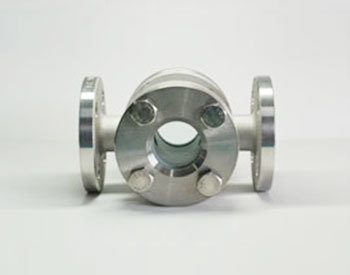

SS-G-4(플랜지형)

개요

플랜지 배관 접속을 하는 사이트 글라스입니다.



SS-G-4 A형: 글라스 내부 유체의 흐름을 관측합니다.

SS-G-4 B형: 글라스 내부 볼 부유에 의해서 유체의 흐름을 관측합니다.

SS-G-4 C형: 플래퍼(덮게)의 움직임에 의해 유체의 흐름을 관측합니다.



용도·특징

플랜지 접속 이므로 배관 중간에 사이트 글라스가 필요할 경우 일부 배관을 수정하는 것만으로 설치가 가능합니다.

사이트 글라스의 장착, 탈착이 간단하므로, 유리부의 청소나 장기간 사용으로 인한 부품 교환 때

배관에서 분리해 시공할 수 있기 때문에 매우 안전하고 편리합니다.



제품사양

- 연결부분 : 플랜지

- 최대압력 : 10Kg/㎠g~30Kg/㎠g

- 최대온도 : 100℃ ~ 300℃

- Glass : 강화유리



제품규격

Size A(inch)

L H E
15(1/2”) 150 82 40
20(3/4”) 150 82 40
25(1”) 170 90 40
32(1 1/4”) 170 114 40
40(1 1/2”) 200 114 65
50(2”) 220 132 75
65(2 1/2”) 220 132 75
80(3”) 270 176 105
100(4”) 320 206 130
125(5”) 380 250 170
150(6”) 420 281 200
200(8”) 500 343 260
